Guía uso Periscoope
Al acceder a la dirección URL indicada en los puntos anteriores, aparecerá una página inicial donde debe pulsar sobre el botón Identificarse para posteriormente introducir el Usuario y Clave que le permitirá acceder.
URL: https://periscoope.ibim.es:8080/

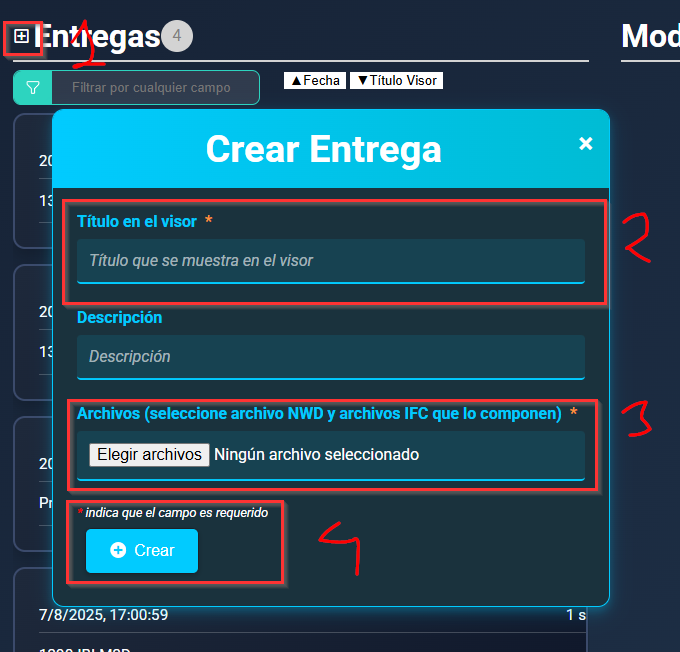

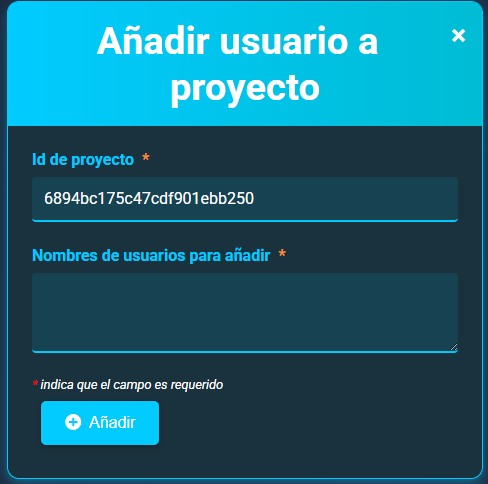

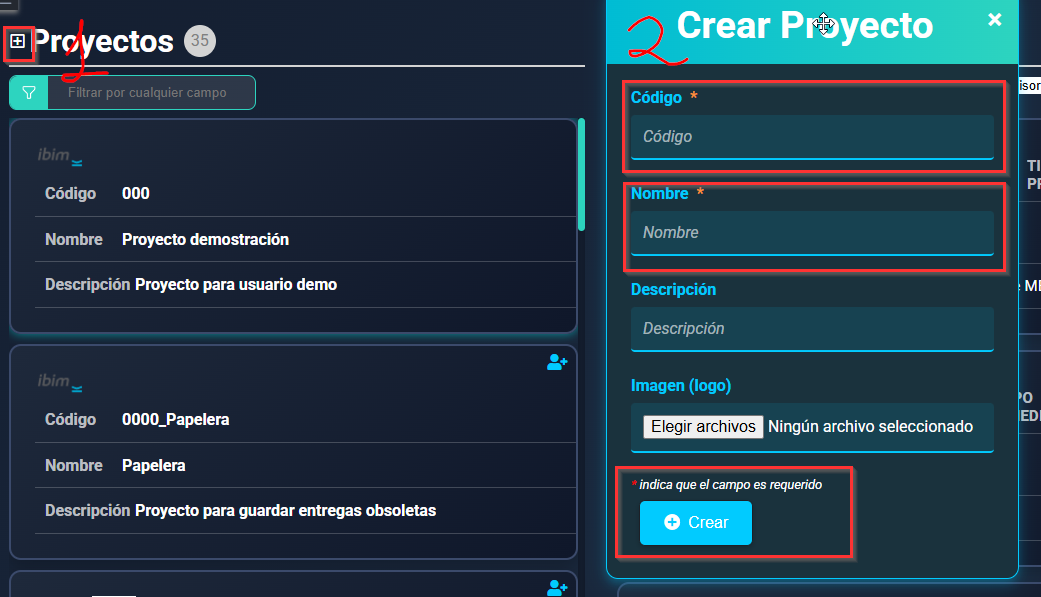

Si la identificación es correcta saldrá un menú para seleccionar la opción de la aplicación a utilizar.
Tras unos segundos se abrirá la aplicación con el siguiente aspecto:
La interfaz de la aplicación se divide verticalmente en dos zonas:
1. Izquierda: Visor de modelos
2. Derecha: Panel de control

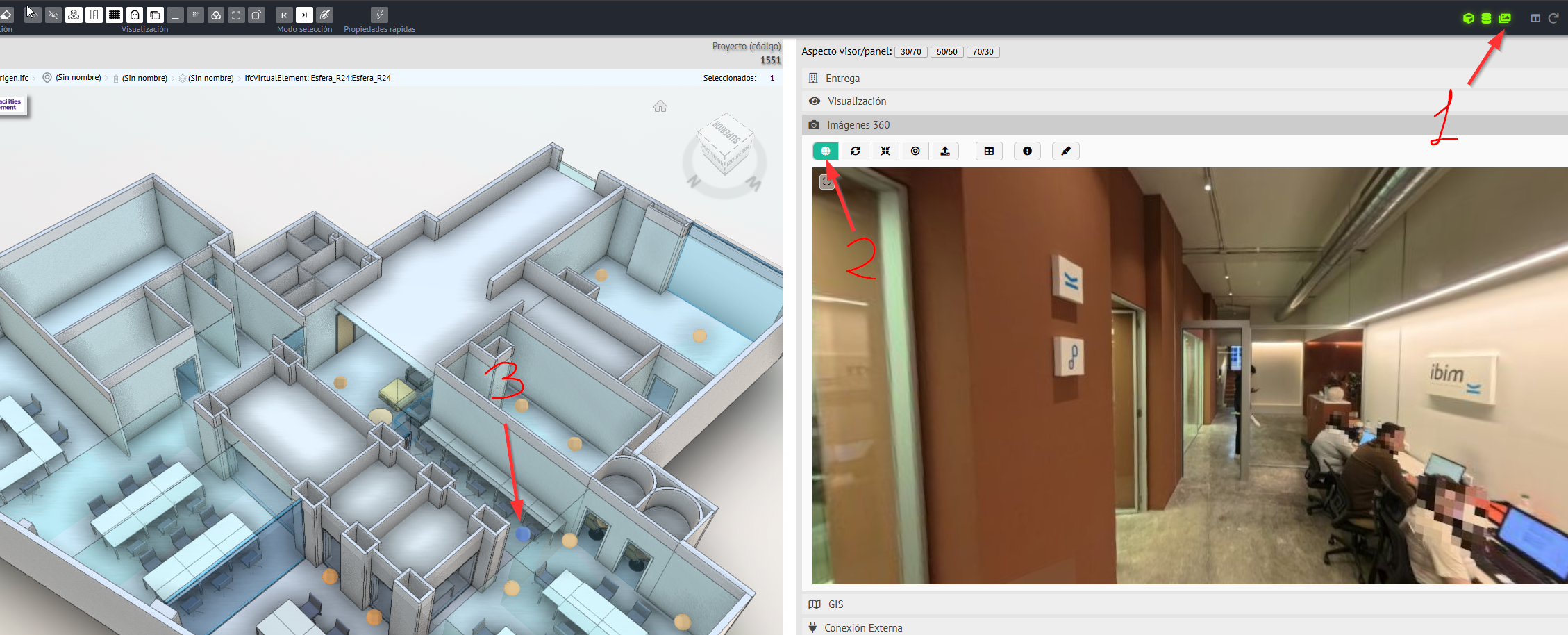

En el visor de modelos podrá navegar por los mismos y utilizar algunas herramientas como giro, zoom, encuadre, secciones, medición lineal...
El panel de control se divide, a su vez, en distintas secciones que se despliegan al hacer clic sobre sus títulos.
Permite introducir un texto para buscar en los valores de cualquier parámetro de todos los elementos del modelo.
Se trata de una búsqueda libre, por lo que la aplicación encontrará todos los elementos que contengan, en alguna parte de cualquier parámetro, el texto introducido.
Los botones Aislar y Seleccionar, permiten resaltar y seleccionar, respectivamente, los elementos que cumplan la condición de búsqueda introducida.
En esta sección hay varios botones que permiten ocultar/mostrar elementos seleccionados o bien la totalidad del modelo.
Permite asignar colores a los elementos seleccionados y mostrar/esconder las líneas ocultas.
Los colores asignados son temporales, cuando se recargue el modelo volverá a tener los colores originales.
Muestra todos los datos que figuran en el elemento seleccionado en el visor de modelos.
Se entiende por geoposicionamiento la localización de los elementos del modelo en el espacio. Esta localización viene dada por las coordenadas X, Y, Z del elemento y su rotación respecto del norte geográfico. Dicha información, vendrá dada dentro del pset “Pset_IfcElementSpecific”, en concreto en los parámetros “Location_Global_X”, “Location_Global_Y”, “Location_Global_Z” y “AngleToNorth”.
Hay que aclarar que la localización del elemento se corresponde con el vértice de su geometría con menor coordenada Y, X y Z respectivamente, dándonos como resultado el vértice situado en la esquina inferior izquierda y de menor altitud.
En cuanto a la interpretación del ángulo a norte geográfico (norte real), será el ángulo que se forma entre la alineación del elemento en cuestión y el norte geográfico. La orientación del modelo dentro de Periscoope es muy sencilla e intuitiva gracias al “viewcube” que se sitúa en la esquina superior derecha del visor, en donde el norte geográfico aparece marcado con la letra N.
Muestra los datos ordenados de los conjuntos (Property Sets) de propiedades definidos (siempre que el modelo contenga datos en esos PSet):
Permite previsualizar y extraer datos de los modelos en CSV o conectar bidireccionalmente con MS Excel para poder hacer consultas y selecciones tanto en el visor como en tablas de MS Excel.
Los datos se obtienen a partir de las clases IFC, PSet y parámetros que existen en los modelos cargados.
La selección de parámetros de los modelos se realiza en varios pasos. Se explica a continuación tomando como referencia la imagen anterior y los números que en ella se indican.
Primero, en el apartado “IfcClass (Item/Type)” (1) se debe seleccionar el tipo de dato objeto IFC sobre los que se desea obtener los datos (Elementos, Tipos, Unidades/Props., Referencias). En función de esa selección se listará todos los tipos de objeto IFC que se encuentran en los modelos. En este listado se seleccionarán los tipos de objeto que se desee.
A continuación, en el apartado “PSet” (2) habrán aparecido los distintos pset comunes a todos los objetos seleccionados en el apartado (1). Si se desea listar también los que no son comunes a todos, se debe marcar la opción “Todos”. Se debe seleccionar aquellos pset de los que se desee obtener información.
Después, en el apartado “Campo” (3) habrán aparecido los distintos parámetros de los pset seleccionados. Se debe seleccionar aquellos parámetros que se desee listar y, con los botones de la izquierda del apartado “Campos de tabla” (4) añadirlos a la lista. Desde esos botones se puede añadir, eliminar, añadir todos los campos de apartado (3) o eliminar todos los campos. Con los botones de la derecha del apartado (4), así como los que emergen al pasar por cada fila de la lista, se puede reordenar los elementos.
Los pasos descritos se pueden repetir para ir añadiendo más datos en la lista “Campos de tabla” (4).
Una vez configurados los campos que se desea listar, se debe seleccionar alguna de las operaciones de la barra inferior (5). De las que se explica a continuación algunas funciones.
El botón (1) permite exportar los datos a CSV. A partir de la selección de la tabla “Campos de tabla” se generará un listado con todos los elementos de las clases de objeto IFC que se han seleccionado y tantas columnas como parámetros seleccionados, con sus valores correspondientes. (Nota: los valores NULL indican que el elemento no tiene ese parámetro asignado).
El botón (2) permite volcar los datos a MS Excel siempre que se haya establecido previamente una conexión con esta aplicación a través del Módulo “Conexión Externa” (ver apartado más adelante).
Al pulsar el botón (2) se generará una tabla con los resultados descritos en el apartado “Exportar a CSV” anterior con la particularidad de que se podrá hacer selección de elementos en el modelo en función de las celdas que se seleccionen en la propia hoja de cálculo.
El módulo “Conexión Externa” permite vincular la información estructurada de una tabla (hoja de cálculo) con el visor de modelos.
Para realizar la conexión se debe contar con el complemento “Periscoope Excel” instalado en la aplicación MS Excel (ver apartado de instalación más adelante).
En MS Excel se debe activar el complemento “Periscoope Excel” desde el menú “Periscoope” de la barra de herramientas de esta aplicación.
Tras abrir el complemento, se debe realizar la conexión entre ambas aplicaciones de la siguiente manera.
En el módulo de “Conexión Externa” (1) de la aplicación web, se debe introducir la “Clave” de “Periscoope Excel” (2) en el campo “Conectar con” (recuadro azul) y pulsar el botón “Conectado”.
En la aplicación “Periscoope Excel” (2), se debe introducir la “Clave sesión” del módulo “Conexión Externa” (1) en el campo “Clave visor” (recuadro rojo) y marcar “Conectar”.
Una vez realizados estos pasos ambas aplicaciones, “Periscoope web” y “Periscoope Excel” están comunicada y preparadas para comunicarse bidireccionalmente.
En función de la configuración que tenga la tabla en MS Excel (listado de elementos, categorías…) y aprovechando las ventajas y facilidad de manejo de filtrado y estilo que proporciona esta aplicación, se puede seleccionar las celdas de la tabla que, automáticamente, seleccionará los elementos del modelo en el visor que cumplan las condiciones del valor seleccionado.
La selección podrá ser directamente de un elemento, seleccionando el GUID (identificador único de un elemento de modelo IFC) como se muestra en la siguiente figura.
También se podrá seleccionar una celda que represente una categoría o clasificación y en el visor se filtrará todos aquellos elementos que cumplan con la condición marcada, además de colorear los elementos en el modelo con el mismo color de la celda que se haya seleccionado en MS Excel.
Con esta utilidad se aumentan las posibilidades de colaboración entre agentes intervinientes en el proceso, permitiendo a un usuario rellenar valores en la tabla que, posteriormente podrán ser filtrados en el visor.
Cuando las tablas contengan datos numéricos con los que sea necesario hacer cálculos (por ejemplo, suma de superficies), será necesario seguir los siguientes pasos para cada una de las columnas con ese tipo de datos, ya que inicialmente se crean como texto:
1.Seleccionar la columna que contenga los valores que se quieren convertir de texto a número.
2.Seleccionar el menú “Datos” > “Texto en columnas” > “Finalizar”
3.Seleccionar de nuevo la columna con los datos a convertir y con menú contextual (botón derecho) > “Formato de celdas” > “Número”.
A continuación, se explican los pasos que se deben seguir para poder realizar la instalación del complemento “Periscoope Excel” en MS Excel, necesario para poder conectar la aplicación web con MS Excel.
Existen diferentes métodos para poder instalar el complemento:
Se puede instalar el complemento desde la tienda oficial de Complementos de Office, localizado en la pestaña “Insertar > Complementos de Office > Tienda”
En la pestaña tienda se puede buscar la extensión en el campo de búsqueda, en la parte superior izquierda.
Filtrada la búsqueda, seleccionar el botón verde “Agregar” para instalar la extensión.
Aceptar los términos de licencia y política de privacidad.
Terminado el procedimiento, el complemento aparecerá en la barra de herramientas de MS Excel.
Otra forma de instalación es desde el sitio web de Microsoft AppSource: https://appsource.microsoft.com/es-es/marketplace/apps
En la parte superior tiene una opción de búsqueda para encontrar más fácilmente el complemento Periscoope.
Filtrada la búsqueda, seleccionar el botón “Obtenerla ahora”
Este procedimiento requiere de inicio de sesión con una cuenta de Microsoft.
Completado el registro a la aplicación, seleccionar el botón verde de “Abrir en Excel” o en su defecto, si no se dispone de una licencia Office, al enlace de “pruebe usar Office Online”.
Al hacer clic, aparecerá una ventana emergente solicitando la apertura de la aplicación Excel:
Completada el inicio de Excel, aparecerá una ventana a la derecha de la aplicación solicitando “Confiar en este complemento”.
Después de seleccionar el botón, el complemento aparece en la barra de herramientas.
El archivo “periscoope.xml” se debe guardar en una carpeta local. A continuación, dicha carpeta se debe compartir.
En el explorador de archivos, con el botón derecho sobre la carpeta, seleccionar “Propiedades > Compartir” y pulsar el botón “Compartir…”
Si sale un cuadro de diálogo preguntando por activar la detección de redes, seleccionar “Sí, permitir la detección de redes…”
A continuación, copiar la “Ruta de acceso de red” para añadirla como “Centro de confianza” posteriormente.
En el menú “Archivo > Opciones” seleccionar “Centro de confianza” y “Configuración del Centro de confianza”.
En la casilla “URL del catálogo” pegar la ruta de la carpeta compartida del paso anterior y pulsar “Agregar catálogo”.
Y marcar la casilla “Mostrar en el menú”.
En el menú “Insertar > Mis complementos”.
Seleccionar “CARPETA COMPARTIDA” (1), “Periscoope” (2) y “Agregar” (3).
A partir de ese momento aparecerá el menú “Periscoope” en la barra de herramientas de MS Excel.
El módulo de leyendas permite ver los objetos coloreados según propiedades de estos. Hay disponibles algunas propiedades como la clase Ifc (Type), El archivo (Source file), …
Para usar cualquier propiedad del elemento activar “Leyenda desde propiedades”
Por ejemplo, para ver coloreadas las distintas Técnicas constructivas, una vez activada la opción en leyendas, se selecciona un objeto con propiedades del modelo y hacer doble clic en la propiedad.
En el lado del visor aparece una leyenda con colores distintos para cada valor existente en cada ejemplar.
Al hacer clic en el color se puede cambiar.
Los tres botones de la derecha permiten:  |
  Ocultar o mostrar los objetos cuya propiedad tiene el valor indicado |
 Aislar los objetos cuya propiedad tiene el valor indicado | |
 Ajustar a la vista |
En cualquier momento se puede hacer doble clic en otra propiedad y cambia la leyenda. Por ejemplo, para Código completo del elemento (Sector, Zona y elemento)
Cuando se quiere dejar de ver la leyenda hacer clic en el botón de cerrar leyendas, y se cierra el desplegable y se quitan los colores de los elementos (no se restauran las visualizaciones).
